Caimi Baffle Direct 44
Panel Snowsound de 36 mm atornillado directo al techo, sin cables. Cinco formatos de 44 cm de alto, absorción clase A y montaje sin obra.
- Se atornilla directo al forjado, sin cables ni tirantes a la vista
- Panel de 36 mm con sección convexa en las dos caras y relleno de fibra de poliéster de densidad variable decreciente hacia el interior
- Cinco formatos de 44 cm de alto, con largos de 75, 119, 139, 159 y 179 cm
- Absorción acústica clase A, ensayada en cámara reverberante según UNI EN ISO 354 y clasificada según UNI EN ISO 11654
- Reacción al fuego Euroclass B-s2, d0 y marcado CE según EN 13964 para uso como techo suspendido
Te respondemos con precio, plazo y opciones de acabado. Sin compromiso y sin tarifas genéricas: presupuestamos sobre lo que necesitas de verdad.
- Distribuidor oficial de Caimi en Mallorca
- Entrega e instalación con equipo propio en la isla
- Asesoramiento y prueba en el showroom de Palma
Absorción de techo para las salas en las que el cable no cabe

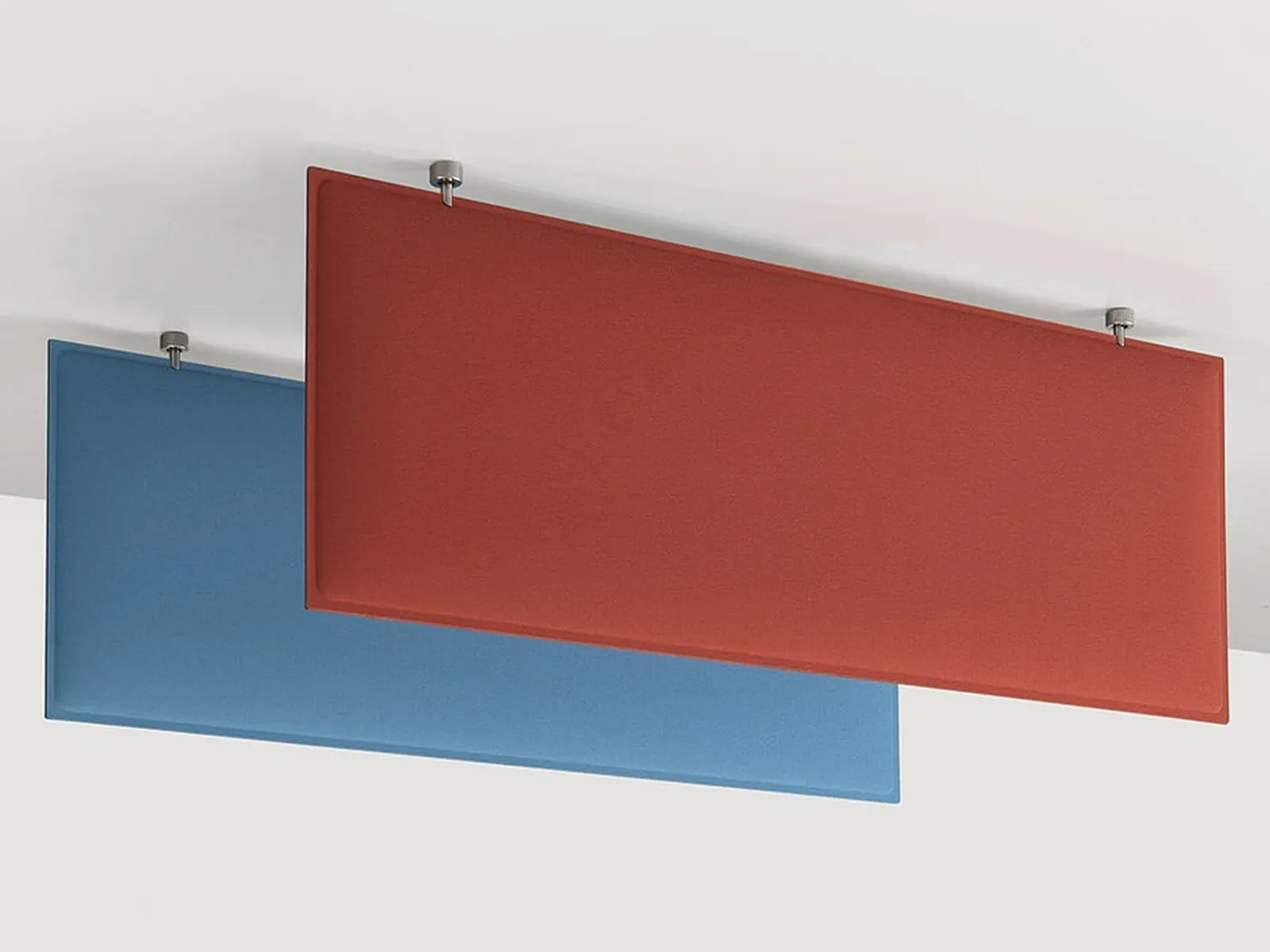

El bafle colgado de cables es la solución habitual cuando una sala reverbera, y funciona muy bien mientras haya altura de sobra. El problema aparece en el techo de tres metros: bajar el panel medio metro más con un cable se come el espacio libre, se cruza con las luminarias y deja a la vista un bosque de tirantes que nadie quería. Baffle Direct 44 resuelve ese caso concreto, porque es el mismo panel Snowsound atornillado directamente al forjado.
El panel es el de siempre y ahí está la gracia. Treinta y seis milímetros de espesor con sección convexa por las dos caras, relleno de fibra de poliéster de densidad variable que va perdiendo densidad hacia el centro y tejido Trevira CS® aplicado en firme por ambos lados. El canto sale rígido del propio proceso de fabricación, sin marco portante, así que desde abajo no se ve un perfil ni un herraje: solo el panel y dos puntos cromados contra el techo. Lo que cambia respecto al Baffle de cable es el anclaje, y lo que cambia con el anclaje es en qué salas puedes usarlo.
Conviene decir también dónde no encaja. La ficha técnica de Caimi describe expresamente el Direct 44 como fijación de techo, con marcado CE para uso como techo suspendido; si lo que necesitas es tratar un paramento vertical, consulta con nosotros: no es el producto pensado para esa aplicación. Tampoco es la opción en una nave de doble altura, donde bajar el panel al plano útil es justo lo que hace falta y ahí manda el de cable. Lo distribuimos dentro del catálogo de Caimi en Mallorca, y antes de dar cantidades vamos al espacio: el número de paneles depende del volumen de la sala, de los materiales que ya tiene y de para qué se usa, y eso no se decide por catálogo.
Caimi Baffle Direct 44 forma parte de nuestro catálogo de acústica de techo, dentro de paneles acústicos. Puedes ver el resto del catálogo de Caimi que trabajamos y cómo lo aplicamos en oficina.
El caso concreto que resuelve
Casi todas las oficinas y locales que equipamos en Mallorca tienen entre 2,60 y 3,20 metros de techo. En esa horquilla el bafle de cable resulta incómodo: para que trabaje hay que bajarlo, y en cuanto lo bajas empiezas a pelearte con las luminarias, con los difusores del aire y con la sensación de techo cargado. Muchos proyectos acaban con los paneles colgados tan arriba que casi tocan el forjado, que es exactamente lo mismo que el Direct pero con cable, con más piezas y con más dinero.
El Baffle Direct 44 parte de ahí. El anclaje abraza el canto del panel y se atornilla directamente al techo. No hay cable que regular, no hay tirante que se vea y no hay altura libre que perder. A cambio pierdes la regulación, así que la elección entre uno y otro es básicamente una pregunta de altura: por debajo de tres metros y pico, Direct; en nave, sala de doble altura o atrio, el Baffle de cable.
Cinco formatos y un panel que trabaja por las dos caras
La gama de Baffle Direct 44 son cinco medidas, todas de 44 cm de alto: 75x44, 119x44, 139x44, 159x44 y 179x44 cm. Colgado de canto, el panel es idéntico por delante y por detrás, con las mismas características en las dos caras, así que absorbe por ambos lados a la vez. Frente a un panel pegado a la pared, que solo ofrece una superficie útil, con la misma cantidad de material cubres bastante más.
Combinar dos o tres largos es lo que evita que el techo acabe pareciendo una persiana. Hay doce colores de serie, del blanco 0001 y el gris plata 8004, que desaparecen contra un techo claro, al rojo 4027, el amarillo sol 3008 o el naranja zanahoria 4030, que convierten los paneles en el elemento de color de la sala. Un detalle antes de decidirte: el blanco frío 8002 y el negro 8033 solo se sirven en los formatos 119x44 y 159x44 cm.
El anclaje es el producto

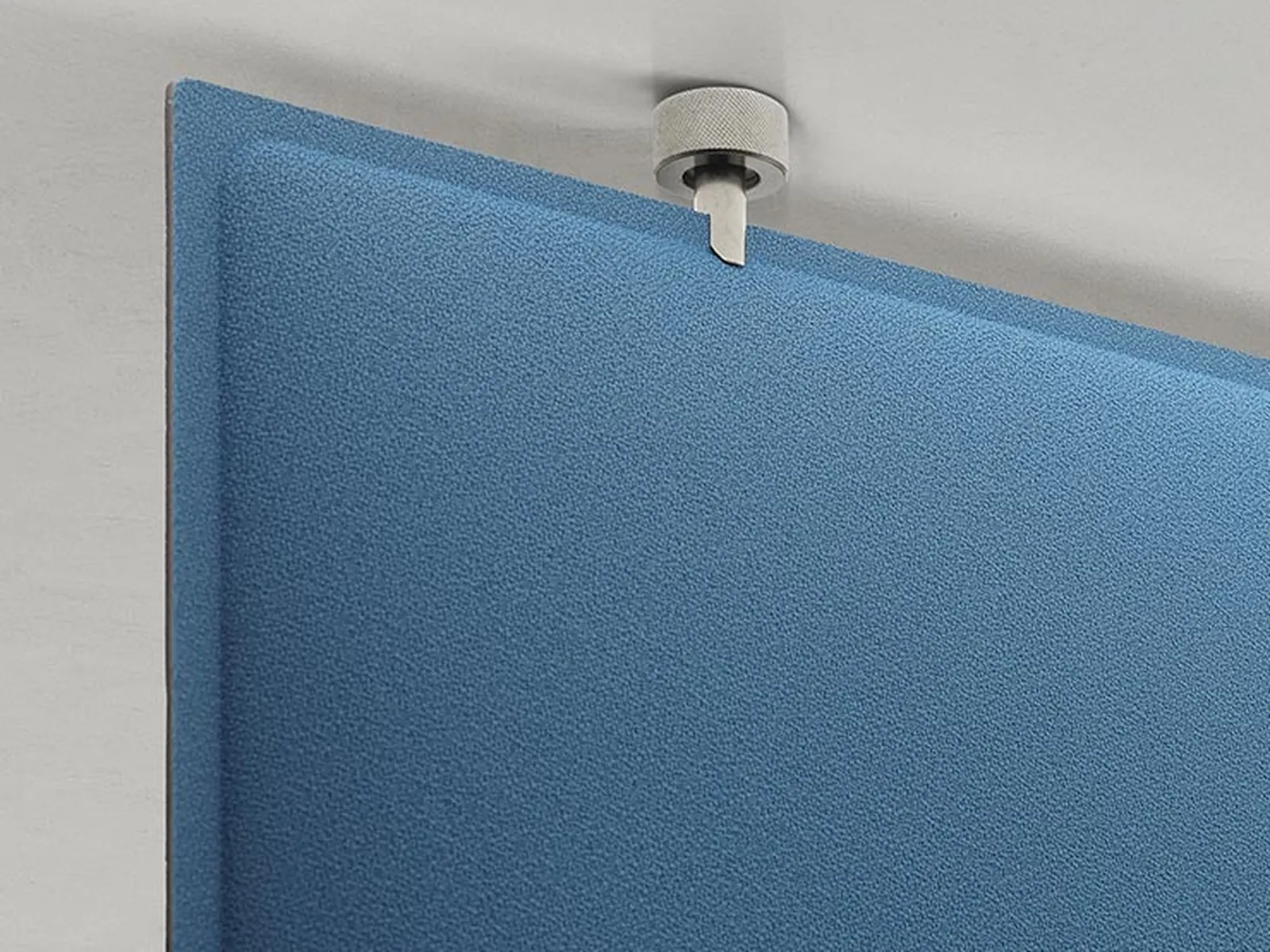

Lo que Caimi patenta aquí no es el panel, que ya existía, sino la forma de sujetarlo. El kit son dos elementos cilíndricos de metal cromado de 12 mm de diámetro que abrazan el canto y se fijan al propio panel con tornillos mordientes de 14x50, sin accesorios intermedios. Sobre ellos van dos elementos roscados M26 macho/hembra y un elemento roscado interior avellanado por donde pasa el tornillo que va al techo, y todo queda bloqueado con una tuerca de anillo moleteada de acero cromado.
En obra eso significa dos taladros por panel y poco más. Los tornillos de fijación al techo no vienen en el kit, porque dependen del soporte: no es lo mismo un forjado de hormigón que una placa de yeso laminado con estructura oculta. Esa comprobación la hacemos en la visita, antes de pedir nada.
Ficha técnica
| Tipo | Panel fonoabsorbente de techo con anclaje directo, sin cables |
|---|---|
| Diseño | Marc Sadler |
| Tecnología | Snowsound, relleno de fibra de poliéster de densidad variable decreciente hacia el interior |
| Espesor del panel | 36 mm, con sección convexa en las dos caras |
| Formatos | 75x44 · 119x44 · 139x44 · 159x44 · 179x44 cm |
| Caras | Panel de doble cara, con las mismas características por delante y por detrás |
| Revestimiento | Tejido de poliéster Trevira CS® aplicado en firme a las dos caras |
| Canto | Rígido, obtenido en el propio proceso de fabricación, sin marco portante ni de refuerzo |
| Kit de fijación | Dos elementos cilíndricos de metal cromado de ø 12 mm que abrazan el canto, tornillos mordientes 14x50, elementos roscados M26 macho/hembra y tuerca de anillo moleteada de acero cromado |
| Tornillería al techo | No incluida en el kit; depende del tipo de soporte |
| Posición de montaje | Techo. Marcado CE según EN 13964 para uso previsto como techo suspendido |
| Absorción acústica | Clase A según UNI EN ISO 11654, ensayada en cámara reverberante según UNI EN ISO 354 |
| Reacción al fuego | Euroclass B-s2, d0 |
| Marcado CE | Según la norma armonizada de producto EN 13964, para uso previsto como techo suspendido |
| Formaldehído | Sin contenido detectable según UNI EN 717-2 |
| Reciclabilidad | 100 % reciclable; sin fieltros ni otros materiales orgánicos difícilmente reciclables |
| Colores de serie | 12 |
| Fabricación | Caimi Brevetti, Nova Milanese (Italia) |
| Referencia de la ficha técnica | ST.073S-3ENG |
| Materiales | Relleno interior de fibra de poliéster de densidad variable, tecnología Snowsound · Tejido de poliéster Trevira CS® aplicado en firme a las dos caras · Elementos de anclaje de metal cromado de ø 12 mm y tuerca de anillo moleteada de acero cromado · Sin marco portante ni de refuerzo, y sin fieltros ni otros materiales orgánicos |
| Acabados | Blanco 0001 · Blanco frío 8002 · Gris plata 8004 · Gris oscuro 8007 · Negro 8033 · Beige 1008 · Amarillo sol 3008 · Naranja zanahoria 4030 · Rojo 4027 · Verde claro 7004 · Azul claro 6046 · Verde azulado 6075 · El blanco frío 8002 y el negro 8033 solo están disponibles en los formatos 119x44 y 159x44 cm · Fuera de carta, Caimi atiende otros colores a través de su departamento de exportación |
| Certificaciones | Absorción acústica clase A según UNI EN ISO 11654, con ensayo en cámara reverberante según UNI EN ISO 354 · Reacción al fuego Euroclass B-s2, d0 · Marcado CE según la norma armonizada de producto EN 13964, para uso previsto como techo suspendido · Greenguard Gold, por baja emisión de compuestos orgánicos volátiles · Sin formaldehído detectable según UNI EN 717-2 |
| Fabricante | Caimi |
Los datos técnicos son los que publica el fabricante. Si necesitas una medida concreta o una configuración que no ves aquí, pregúntanos y la comprobamos contigo antes de que decidas nada.
Documentación para descargar
Documentación oficial de Caimi, útil si tienes que justificar la compra o pasársela a tu arquitecto.
Lo que más nos preguntáis de este modelo
El panel es el mismo; lo que cambia es cómo se sujeta. El Baffle cuelga de dos cables de acero regulables, así que puedes bajarlo hasta el plano donde de verdad hace falta absorber: es la opción en naves, atrios y salas de doble altura. El Baffle Direct 44 se atornilla al techo y el conjunto ocupa 47 cm fijos, sin regulación. En una oficina o un local de tres metros el cable no aporta nada y sí resta altura libre, y ahí el Direct es la elección sensata.
No: la ficha técnica de Caimi describe expresamente el Baffle Direct 44 como fijación de techo, con marcado CE para uso como techo suspendido según EN 13964. Si lo que tienes que tratar es un paramento vertical, dinos qué superficie quieres cubrir y te proponemos la solución de pared del catálogo de Caimi que corresponda.
Depende de lo que haya detrás, y es la comprobación que hay que hacer antes de pedir. El kit incluye los anclajes pero no los tornillos que van al techo, precisamente porque el soporte manda: un forjado de hormigón admite el anclaje sin más, y un falso techo necesita que haya perfilería o un refuerzo donde atornillar. Lo miramos en la visita y, si el techo no da, te decimos si conviene pasar a la versión colgada de cables, que reparte la carga en otros puntos.
No se puede decir por catálogo, y desconfía de quien te dé una cifra sin haber estado. Depende del volumen de la sala, de los materiales que ya tiene, de cuánta gente habla a la vez y de para qué se usa: no pide lo mismo un comedor de personal que un aula o una oficina abierta. Vamos al espacio, lo medimos y proponemos una cantidad y un reparto. Lo que sí te podemos adelantar es que el panel absorbe por las dos caras, así que rinde más de lo que rendiría la misma superficie pegada a la pared.
De serie hay doce colores, y dos de ellos, el blanco frío 8002 y el negro 8033, solo se fabrican en los formatos 119x44 y 159x44 cm. Fuera de esa carta Caimi atiende peticiones a través de su departamento de exportación, con cantidad mínima y plazo de fabricación ampliado. No te damos aquí una cifra de semanas porque cambia según el color y el momento: lo confirmamos con fábrica antes de que cierres nada.
¿Lo quieres para tu proyecto?
Dinos cuántas unidades necesitas y para qué espacio. Te preparamos el presupuesto con acabados y montaje incluidos, y si quieres verlo antes de decidir, te esperamos en el showroom de Palma.
