Caimi Pagoda
Dos paneles Snowsound de 36 mm sobre estructura de acero que envuelven el punto de luz y absorben en clase A. Cinco formatos y cable regulable.
- Pantalla acústica y luminaria en una sola pieza: dos paneles sobre estructura de acero separados en ángulo para dejar pasar la luz
- Panel de 36 mm con relleno de fibra de poliéster de densidad variable, sin marco portante y sin perforaciones
- Cinco formatos: 119x44, 119x59, 139x44, 159x44 y 159x59 cm
- Cuatro cables de acero galvanizado regulables, con una altura máxima de suspensión de 390 cm
- Absorción acústica clase A según UNI EN ISO 11654 y reacción al fuego Euroclass B-s2, d0
Te respondemos con precio, plazo y opciones de acabado. Sin compromiso y sin tarifas genéricas: presupuestamos sobre lo que necesitas de verdad.
- Distribuidor oficial de Caimi en Mallorca
- Entrega e instalación con equipo propio en la isla
- Asesoramiento y prueba en el showroom de Palma
El punto de luz que además se lleva el eco de la sala
En un comedor de empresa, en una sala de reuniones o en una recepción con techo alto casi siempre pasa lo mismo: la lámpara sobre la mesa ya está decidida y el eco también, pero nadie ha decidido el eco. Colgar después paneles acústicos supone añadir una segunda familia de objetos al techo, y en una sala que se cuida estéticamente eso se nota enseguida.

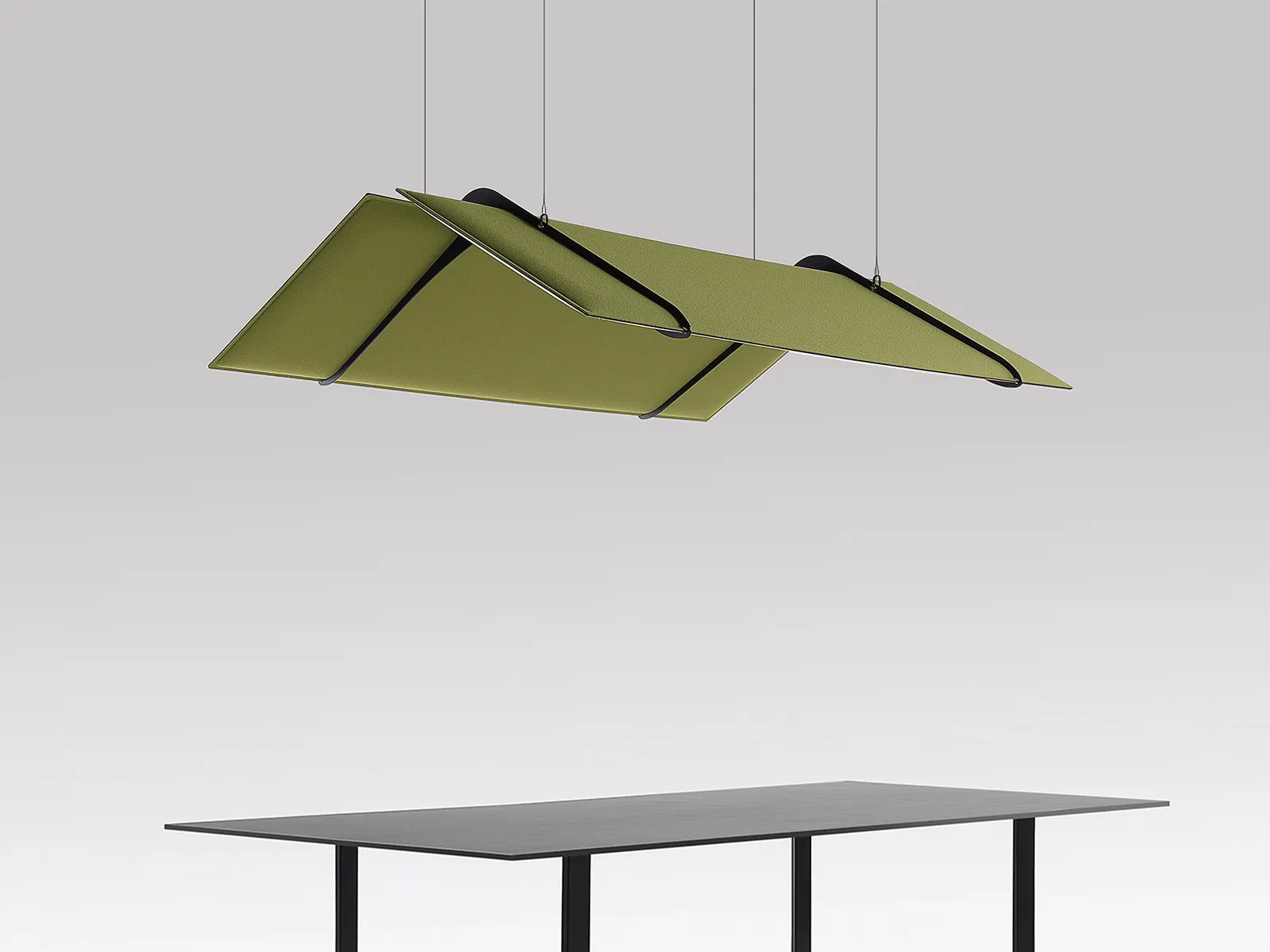

Pagoda resuelve las dos cosas con una sola pieza. Es una pantalla suspendida formada por dos paneles Snowsound montados sobre una estructura de acero con recubrimiento epoxi, separados en ángulo para que la luz salga por el hueco. El panel es el mismo que Caimi usa en el resto de la colección: 36 mm de espesor, sección convexa por las dos caras y un relleno de fibra de poliéster de densidad variable que va perdiendo densidad hacia el núcleo, forrado en Trevira CS® aplicado en firme. El canto sale rígido del propio proceso de fabricación, sin marco portante, así que desde abajo se lee como una pantalla y no como un elemento técnico.
Conviene decir también para qué no sirve. Pagoda es una solución puntual: trata la zona que tiene debajo, la mesa o la barra, y no corrige por sí sola una sala grande entera. Si el problema es toda la planta, la respuesta está en cubrir superficie de techo, no en multiplicar lámparas. Lo distribuimos dentro del catálogo de Caimi en Mallorca, y antes de cerrar formato y cantidad vamos al espacio: la altura libre, el punto de luz existente y el uso real de la sala mandan sobre el catálogo.
Caimi Pagoda forma parte de nuestro catálogo de acústica de techo, dentro de paneles acústicos. Puedes ver el resto del catálogo de Caimi que trabajamos y cómo lo aplicamos en oficina.
Dos paneles, una estructura y cuatro cables
El montaje es sencillo de contar. Dos elementos de acero con recubrimiento epoxi en polvo sujetan los dos paneles y los mantienen separados en ángulo, de forma que entre ellos queda el hueco por el que pasa la fuente de luz. Del techo cuelga con cuatro cables de acero galvanizado con empalmes ranurados, regulables mediante piezas metálicas, hasta una altura máxima de 390 cm.
Esa regulación es lo que hace que Pagoda funcione en salas de doble altura, que es donde más falta hace: puedes bajar la pieza hasta el plano donde de verdad interesa absorber y donde la luz tiene que trabajar, en lugar de dejarla a seis metros haciendo poco de las dos cosas. En techos justos el cálculo es al revés: al descuelgue hay que sumarle los 44 o 59 cm de canto del panel, y eso se nota al pasar por debajo.
Por qué absorbe un panel que no tiene un solo agujero
La imagen mental de un panel acústico suele ser una placa perforada o una plancha de fieltro. Snowsound no es ninguna de las dos. Caimi trabaja con un relleno de fibra de poliéster cuya densidad varía dentro del propio panel y va disminuyendo hacia el núcleo, y es esa variación la que, según el fabricante, permite absorber de forma selectiva en frecuencias bajas, medias y altas en lugar de concentrarse en una franja.
Para el proyecto tiene consecuencias prácticas. La superficie es lisa y continua, sin perforaciones ni fibra a la vista, y el propio fabricante lo presenta como una ventaja de limpieza y de acumulación de polvo, algo que en un comedor o en una cocina de oficina pesa más de lo que parece. El panel es además idéntico por las dos caras, así que colgado en el centro de una sala trabaja por arriba y por abajo sin cara mala. Y al no llevar marco ni pieza rígida añadida, es 100 % reciclable sin tener que separar componentes.
Dónde encaja y dónde no
Pagoda está pensada para colgar sobre algo concreto: la mesa larga de un comedor de empresa, la mesa de una sala de reuniones, una barra, un mostrador de recepción. En esos sitios la lámpara ya iba a estar, y el metro cuadrado de absorción llega gratis en términos de espacio visual.
No es la pieza adecuada en dos casos. Uno, cuando lo que molesta es el ruido que llega de la sala de al lado: eso es aislamiento y no se arregla con ningún panel absorbente, sino con la partición. Y dos, cuando hay que corregir una planta diáfana entera; ahí la cuenta se hace por superficie absorbente instalada y la solución pasa por paneles de techo repartidos, con Pagoda como remate sobre los puntos que lo pidan. Si no tienes claro en cuál de los dos escenarios estás, pásanos el plano con la altura libre y te lo decimos antes de presupuestar nada.
Ficha técnica
| Tipo | Pantalla acústica suspendida con función de luminaria |
|---|---|
| Colección | Snowsound |
| Diseño | Caimi Lab |
| Formatos | 119x44 · 119x59 · 139x44 · 159x44 · 159x59 cm |
| Espesor del panel | 36 mm, con sección convexa por las dos caras |
| Relleno | Fibra de poliéster de densidad variable, decreciente hacia el núcleo del panel |
| Revestimiento | Tejido de poliéster Trevira CS® aplicado en firme sobre el relleno, en ambas caras |
| Canto | Rígido, obtenido en el propio proceso de fabricación, sin marco portante ni elemento de rigidez |
| Estructura | Dos elementos de acero con recubrimiento epoxi en polvo |
| Suspensión | Cuatro cables de acero galvanizado con empalmes ranurados y regulación mediante piezas metálicas |
| Altura máxima de suspensión | 390 cm |
| Absorción acústica | Clase A según UNI EN ISO 11654 |
| Reacción al fuego | Euroclass B-s2, d0 |
| Formaldehído | Sin contenido detectable según UNI EN 717-2 |
| Reciclabilidad | 100 % reciclable |
| Ficha oficial de referencia | ST.093S-2ENG |
| Materiales | Relleno de fibra de poliéster de densidad variable, sin fibra a la vista · Tejido de poliéster Trevira CS® en ambas caras, aplicado en firme sobre el relleno · Estructura de acero con recubrimiento epoxi en polvo · Cables de acero galvanizado con empalmes ranurados y regulación de altura |
| Acabados | Neutros: blanco, blanco frío, beige, gris plata, gris oscuro y negro · Cálidos: amarillo sol, naranja zanahoria y rojo · Fríos: azul claro, verde claro y verde azulado (teal) · Blanco frío y negro constan solo para los formatos 119x44, 119x59, 159x44 y 159x59 cm |
| Certificaciones | Clase de absorción acústica A según UNI EN ISO 11654 · Reacción al fuego Euroclass B-s2, d0 · Greenguard Gold, que acredita bajas emisiones de COV · Sin formaldehído detectable según UNI EN 717-2 |
| Fabricante | Caimi |
Los datos técnicos son los que publica el fabricante. Si necesitas una medida concreta o una configuración que no ves aquí, pregúntanos y la comprobamos contigo antes de que decidas nada.
Documentación para descargar
Documentación oficial de Caimi, útil si tienes que justificar la compra o pasársela a tu arquitecto.
Lo que más nos preguntáis de este modelo
No. El producto son los dos paneles, la estructura de acero y los cuatro cables de suspensión, sin ninguna fuente de luz ni portalámparas: los paneles se separan en ángulo precisamente para dejar pasar distintas fuentes de luz. En la práctica significa que la luminaria se coordina aparte, y es de las primeras cosas que hay que cerrar en el pedido. Dinos qué punto de luz tienes o cuál quieres poner y lo revisamos contigo antes de encargar.
Se nota sobre la zona que tiene debajo, que es para lo que está pensada: la mesa del comedor, la de reuniones, la barra. No esperes que una pantalla corrija por sí sola una planta diáfana entera, porque la reverberación de una sala se combate con superficie absorbente instalada y una pieza es una pieza. Si el problema es de sala completa, lo que toca es repartir paneles de techo y usar Pagoda donde además haga falta luz.
No, y es la confusión más habitual con los productos acústicos. Pagoda absorbe el sonido que se genera en la sala donde está colgada y reduce la reverberación, que es lo que hace que las conversaciones se solapen y la gente acabe hablando más alto. El ruido que atraviesa un tabique o una puerta es un problema de aislamiento y se resuelve en la partición, no en el techo.
Los cables regulan hasta una altura máxima de suspensión de 390 cm, así que en espacios de doble altura puedes bajar la pieza al plano donde interesa. El límite por abajo lo pones tú: al descuelgue hay que sumarle los 44 o los 59 cm de canto del panel según el formato, y en un techo justo eso se nota al pasar y a la vista. Lo medimos en la visita antes de elegir formato.
El panel es liso, sin perforaciones y sin fibra a la vista, con el tejido Trevira CS® aplicado en firme sobre el relleno; el fabricante lo presenta como una superficie fácil de limpiar y que no acumula polvo, y esa es la razón principal por la que este tipo de panel funciona bien en comedores y cocinas de oficina. Sobre productos y procedimientos concretos de limpieza te pasamos las indicaciones de Caimi, que son las que valen a efectos de garantía.
