Caimi Baffle

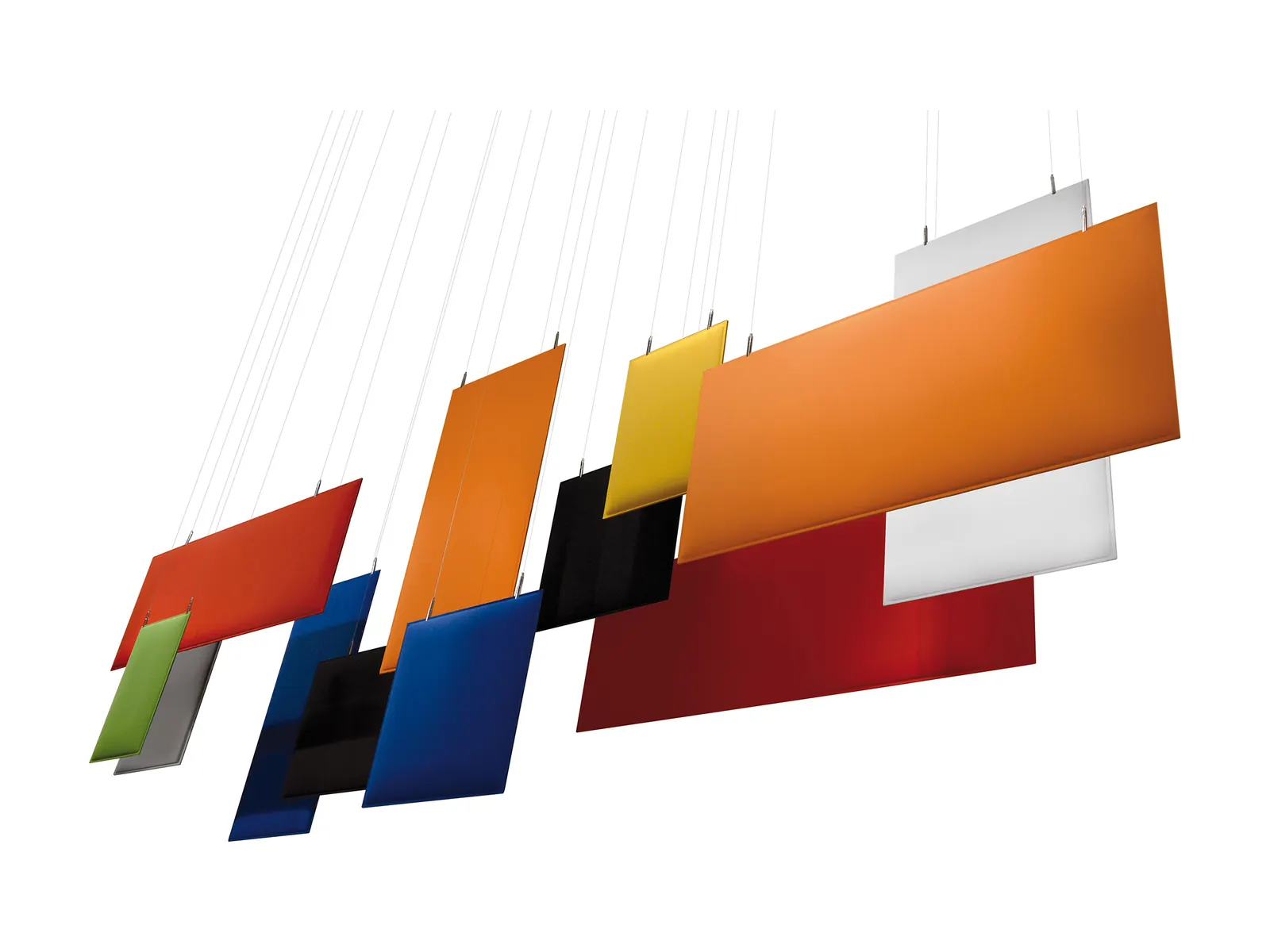

Paneles Snowsound de 36 mm colgados del techo con dos cables de acero regulables. Nueve formatos, absorción clase A y montaje sin obra.
- Panel de 36 mm de espesor con relleno de fibra de poliéster de densidad variable, sin marco y sin costuras
- Nueve formatos, de 75x44 a 179x44 cm y de 59x59 a 159x59 cm, colgables en vertical o en horizontal
- Cable de acero de ø 1,5 mm con elemento roscado de bloqueo de seguridad que regula la altura por presión
- Absorción acústica clase A según UNI EN ISO 11654, ensayada en cámara reverberante según UNI EN ISO 354
- Reacción al fuego Euroclass B-s2, d0 y marcado CE según EN 13964 para uso como techo suspendido
Te respondemos con precio, plazo y opciones de acabado. Sin compromiso y sin tarifas genéricas: presupuestamos sobre lo que necesitas de verdad.
- Distribuidor oficial de Caimi en Mallorca
- Entrega e instalación con equipo propio en la isla
- Asesoramiento y prueba en el showroom de Palma
El ruido de una sala abierta se corrige desde arriba

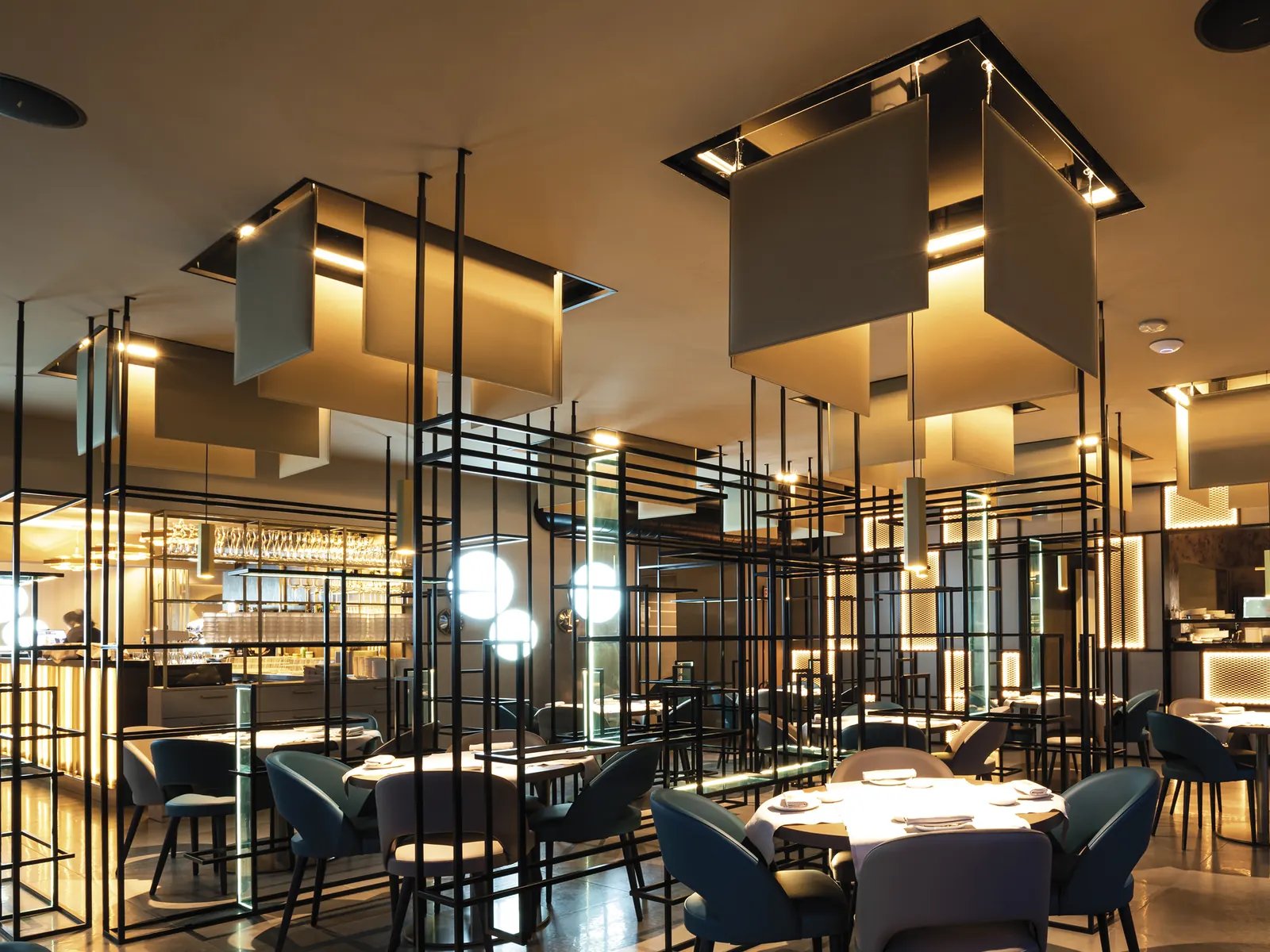

En una oficina diáfana, en un aula o en un comedor con techo alto el problema casi nunca es el volumen: es el tiempo que tarda el sonido en apagarse. Las conversaciones se solapan, la gente sube la voz sin darse cuenta para hacerse oír y a media mañana la sala está más ruidosa de lo que nadie ha decidido. Cuando el suelo ya está puesto y las paredes son de cristal, el techo es la única superficie libre que queda.
Baffle es el sistema con el que Caimi cuelga sus paneles Snowsound del techo con dos cables de acero. El panel tiene 36 mm de espesor y sección convexa por las dos caras, con un relleno de fibra de poliéster de densidad variable que va perdiendo densidad hacia el centro, forrado a ambos lados con tejido Trevira CS® aplicado en firme. El canto rígido se consigue en el propio proceso de fabricación, sin marco portante, y las fijaciones se atornillan ocultas al borde del panel. En la práctica se traduce en dos cosas: cuelga de canto y trabaja por las dos caras, y desde abajo no se ve ni un perfil que delate que aquello es un elemento técnico.
Lo que Baffle no hace conviene decirlo antes de pedirlo: absorbe la reverberación de la sala en la que está, pero no aísla de la sala de al lado. Si lo que te molesta es oír al vecino a través del tabique, el problema es de aislamiento y se resuelve con otra cosa. Lo distribuimos como parte del catálogo de Caimi en Mallorca, y antes de proponer cantidades vamos al espacio: el número de paneles depende del volumen de la sala, de los materiales que ya tiene y de para qué se usa, y eso no se decide por catálogo.
Caimi Baffle forma parte de nuestro catálogo de acústica de techo, dentro de paneles acústicos. Puedes ver el resto del catálogo de Caimi que trabajamos y cómo lo aplicamos en oficina.
Por qué el techo y no la pared
En la mayoría de los locales que equipamos las paredes están ocupadas: cristal, armarios, pantallas, la barra o simplemente la imagen que el cliente no quiere tapar con paneles. El techo, en cambio, casi siempre está libre, y en una sala con altura es además donde el sonido se pasea más tiempo antes de morirse.
Colgado de canto, un Baffle trabaja por sus dos caras a la vez, porque el panel es idéntico por delante y por detrás. Esa es la diferencia con un panel pegado a la pared, que solo ofrece una superficie útil: con la misma cantidad de material montada en el techo cubres más superficie absorbente, y la ganas en la zona alta de la sala, que es la que no se puede tratar de otra manera.

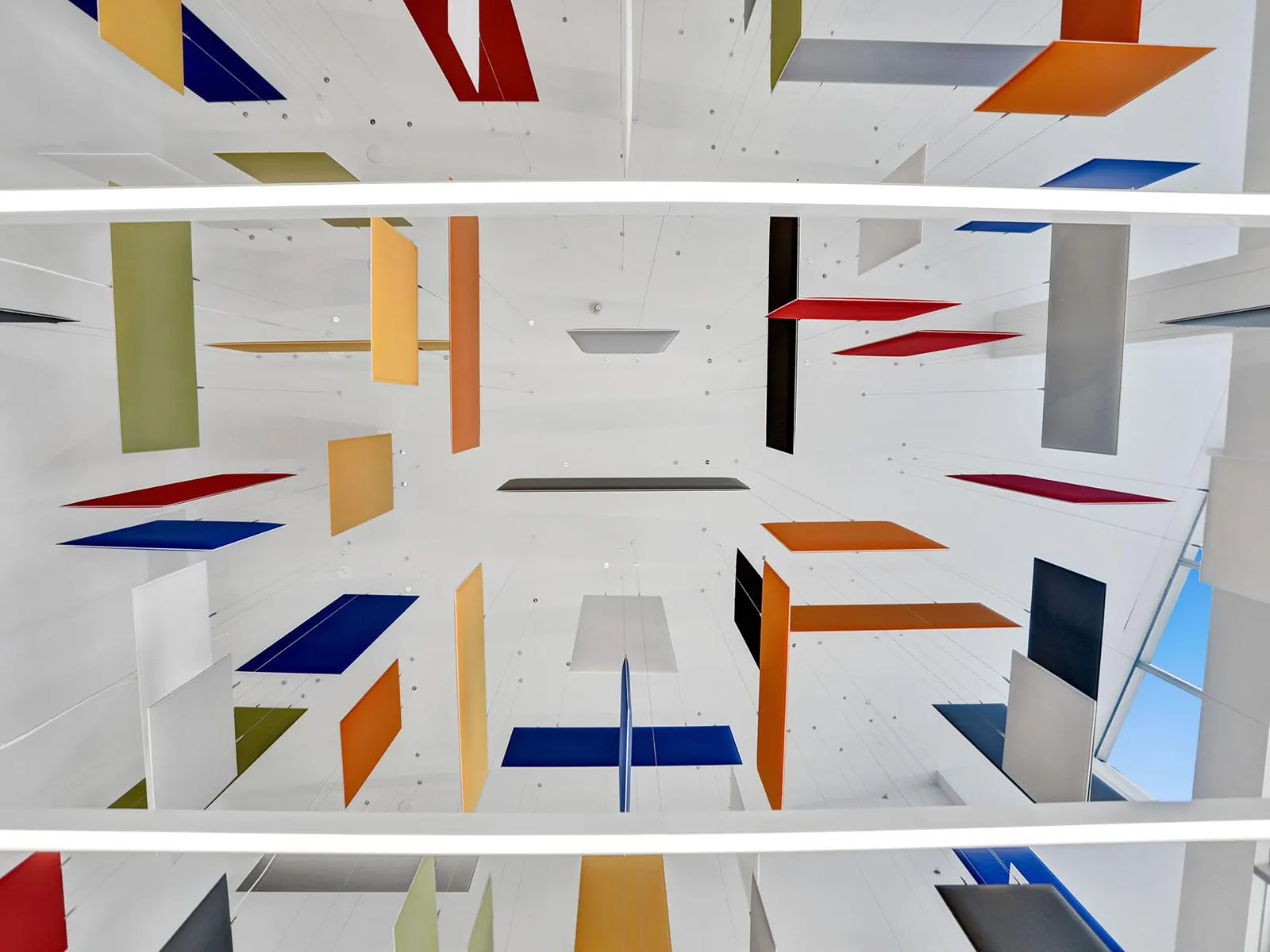

Nueve formatos para hacer un dibujo, no una fila

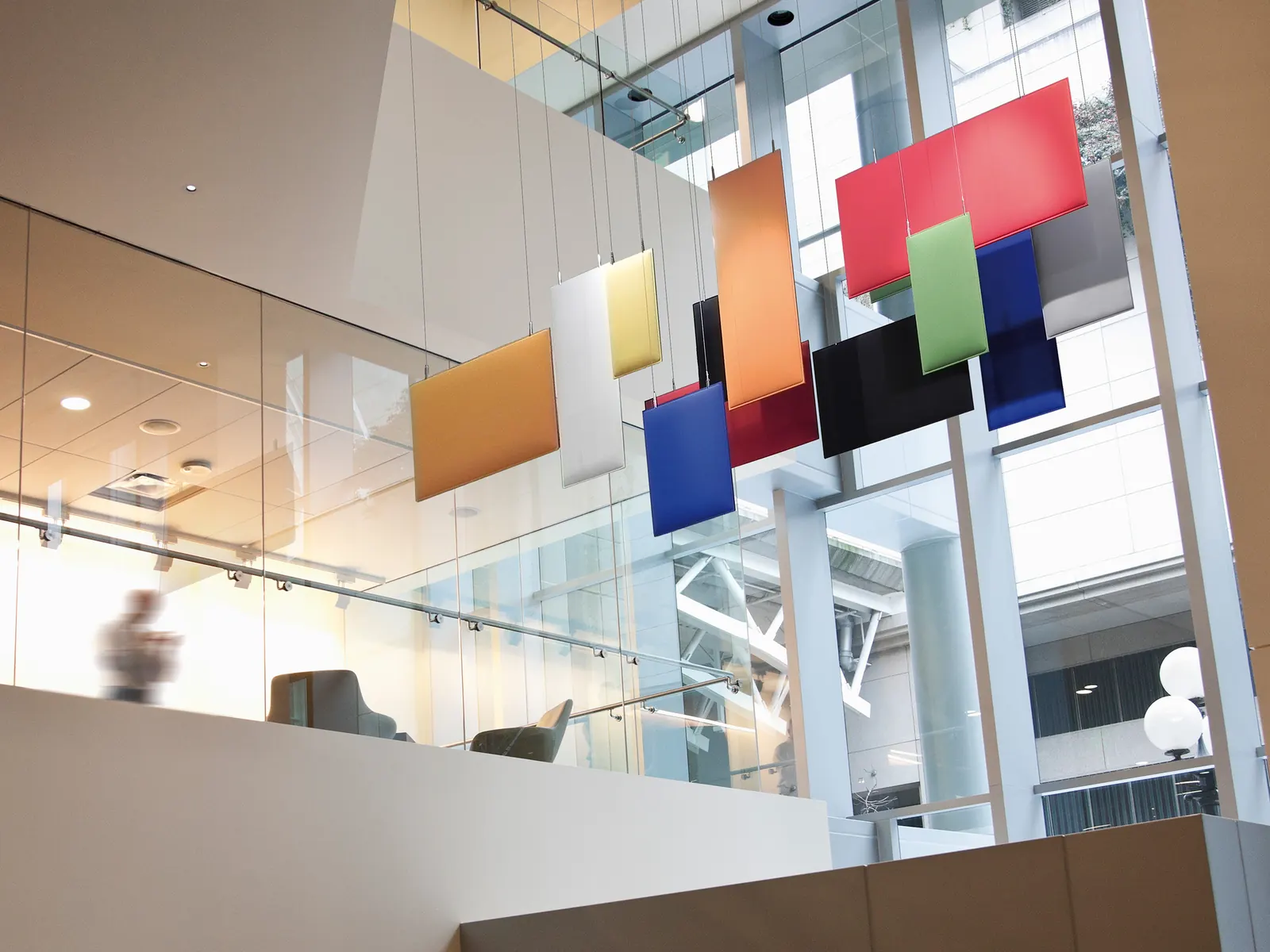

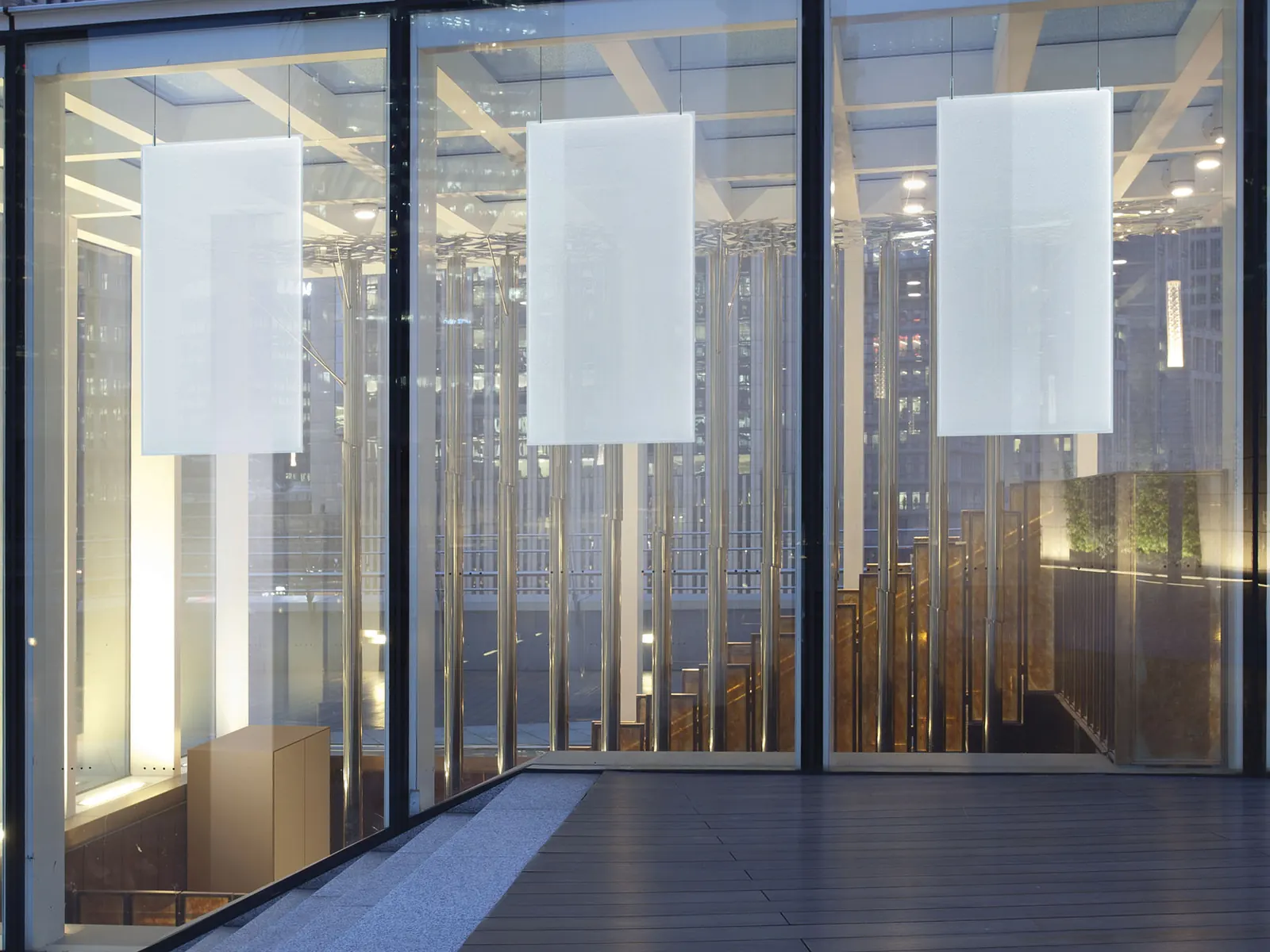

Baffle sale en 75x44, 119x44, 139x44, 159x44 y 179x44 cm, y en 59x59, 75x59, 119x59 y 159x59 cm. Todos los formatos se pueden colgar tanto en vertical como en horizontal, y esa es la clave para que el techo no acabe pareciendo una persiana.

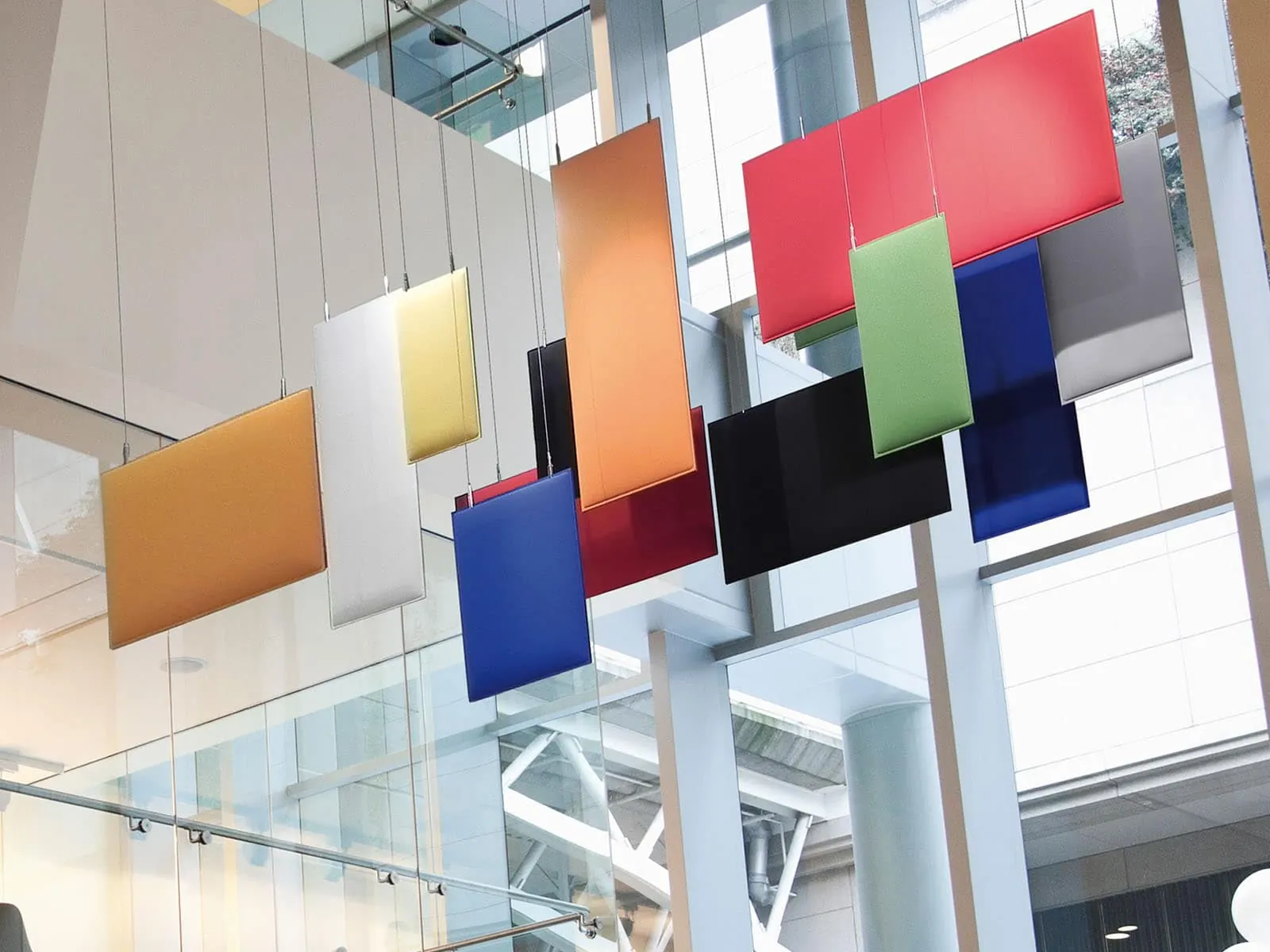

Combinando dos o tres medidas y jugando con las alturas de cable se compone un ritmo que se lee como decisión de diseño y no como parche acústico. La gama es de doce colores de serie, del blanco y el gris plata que desaparecen contra un techo claro al rojo, el amarillo sol o el naranja zanahoria, que convierten los paneles en el elemento de color de la sala. Ten en cuenta un detalle antes de enamorarte de uno: el blanco frío y el negro solo se sirven en los formatos 119x44, 159x44, 119x59 y 159x59 cm.
Se cuelga con dos cables y se ajusta después
El kit de fijación es sencillo a propósito. Dos cilindros huecos de acero cromado de ø 12 mm abrazan el canto del panel y se sujetan con tornillos ocultos, sin accesorios añadidos. De ahí cuelgan dos cables de acero de ø 1,5 mm, con un elemento roscado de ø 10 mm que regula la altura por presión y queda bloqueado con seguro, y arriba dos placas circulares de acero cromado de ø 40 mm que se atornillan al techo. Nada de obra: taladro, taco y listo.

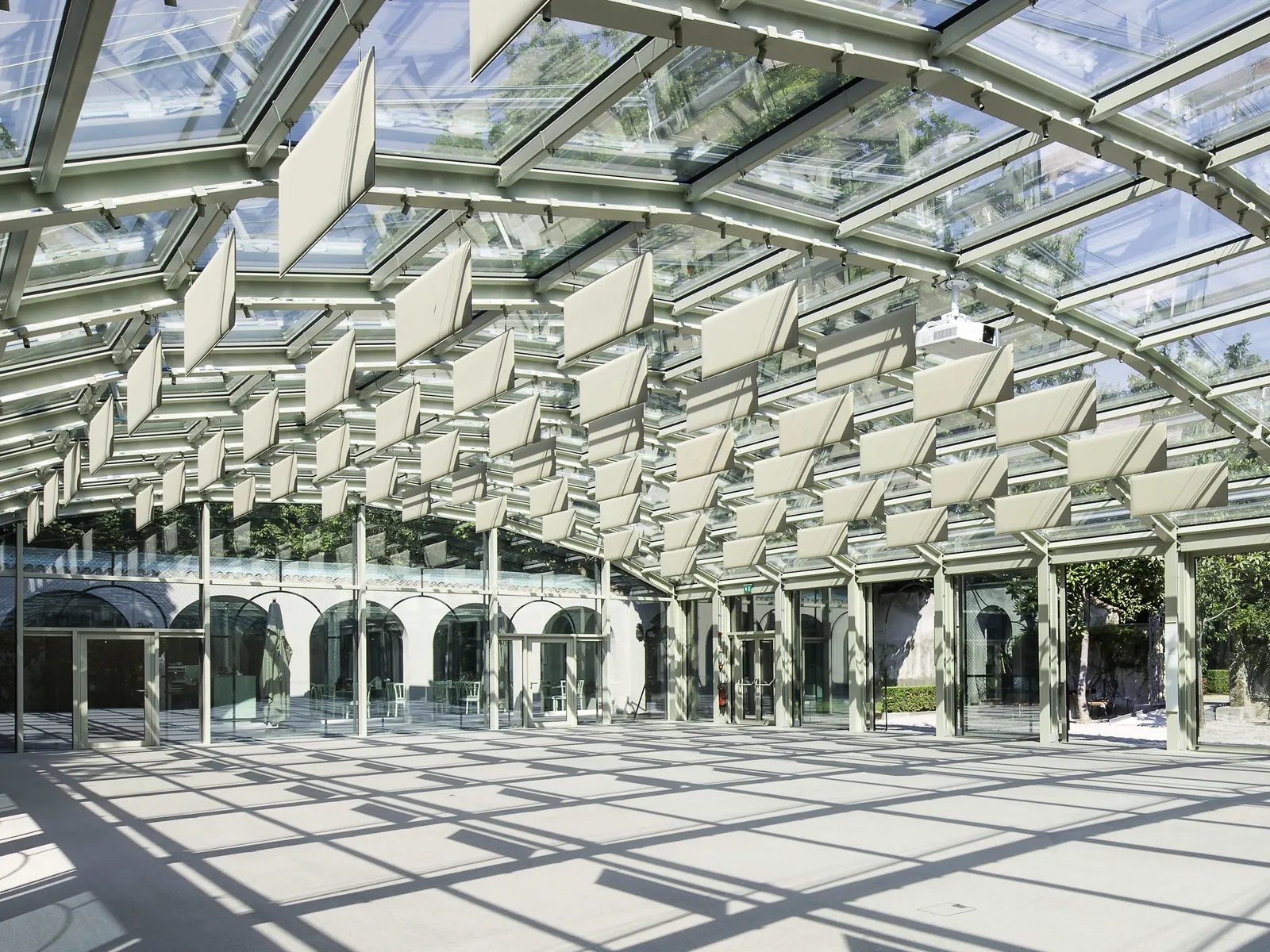

La regulación por presión permite bajar los paneles al plano en el que de verdad hace falta absorber, así que en naves y en salas de doble altura no hay problema. El caso contrario también hay que mirarlo: si el techo es bajo, colgar de cable te come altura libre y molesta a la vista. Ahí es donde tiene sentido mirar la variante Baffle Direct, que ancla el panel directamente al techo. Dinos la altura y te decimos cuál de las dos toca.
Ficha técnica
| Tipo | Panel fonoabsorbente suspendido del techo mediante cables |
|---|---|
| Diseño | Marc Sadler |
| Tecnología | Snowsound, relleno de fibra de poliéster de densidad variable decreciente hacia el interior |
| Espesor del panel | 36 mm, con sección convexa en las dos caras |
| Formatos | 75x44 · 119x44 · 139x44 · 159x44 · 179x44 · 59x59 · 75x59 · 119x59 · 159x59 cm |
| Orientación | Vertical u horizontal, en todos los formatos |
| Revestimiento | Tejido de poliéster Trevira CS® aplicado en firme a las dos caras |
| Canto | Rígido, obtenido en el propio proceso de fabricación, sin marco portante ni de refuerzo |
| Caras | Panel de doble cara, con las mismas características por delante y por detrás |
| Kit de fijación | 2 cilindros huecos de acero cromado ø 12 mm · 2 elementos roscados ø 10 mm con bloqueo de seguridad · 2 cables de acero ø 1,5 mm · 2 placas circulares de acero cromado ø 40 mm |
| Regulación de altura | Cables regulables con sistema de presión y cierre de seguridad |
| Absorción acústica | Clase A según UNI EN ISO 11654, ensayada en cámara reverberante según UNI EN ISO 354 |
| Reacción al fuego | Euroclass B-s2, d0 |
| Marcado CE | Según la norma armonizada EN 13964, para uso como techo suspendido |
| Reciclabilidad | 100 % reciclable, sin fieltros ni otros materiales orgánicos de difícil reciclado |
| Fabricación | Caimi Brevetti S.p.A. (Italia) |
| Materiales | Relleno de fibra de poliéster de densidad variable, decreciente hacia el interior del panel · Revestimiento de tejido de poliéster Trevira CS® aplicado en firme a las dos caras · Canto rígido obtenido en el proceso de fabricación, sin marco portante ni de refuerzo · Herrajes de acero cromado: cilindros de ø 12 mm, elementos roscados de ø 10 mm y placas de techo de ø 40 mm · Cables de suspensión de acero de ø 1,5 mm |
| Acabados | 0001 blanco, 8002 blanco frío y 8033 negro · 8004 gris plata y 8007 gris oscuro · 1008 beige, 3008 amarillo sol, 4027 rojo y 4030 naranja zanahoria · 6046 azul claro, 6075 verde azulado y 7004 verde claro · El blanco frío y el negro solo están disponibles en los formatos 119x44, 159x44, 119x59 y 159x59 cm · Otros colores, bajo consulta al fabricante |
| Certificaciones | Absorción acústica clase A según UNI EN ISO 11654, con ensayo en cámara reverberante según UNI EN ISO 354 · Reacción al fuego Euroclass B-s2, d0 · Marcado CE según la norma armonizada EN 13964, para uso como techo suspendido · Greenguard Gold, por baja emisión de compuestos orgánicos volátiles · Sin contenido de formaldehído detectable según UNI EN 717-2 |
| Fabricante | Caimi |
Los datos técnicos son los que publica el fabricante. Si necesitas una medida concreta o una configuración que no ves aquí, pregúntanos y la comprobamos contigo antes de que decidas nada.
Documentación para descargar
Documentación oficial de Caimi, útil si tienes que justificar la compra o pasársela a tu arquitecto.
Lo que más nos preguntáis de este modelo
No hay una regla de tres que valga, y desconfía de quien te la dé por teléfono. La cantidad depende del volumen de la sala, de la altura, de los materiales que ya tiene —el cristal y el hormigón visto reverberan mucho más que una moqueta— y sobre todo de para qué se usa: no pide lo mismo una oficina de teléfono que un comedor. Pásanos el plano con la altura libre y una idea del uso, y lo dimensionamos sobre eso.
No, y es la confusión más habitual con los paneles acústicos. Baffle absorbe el sonido que se genera dentro de la sala donde está colgado y reduce la reverberación, que es lo que hace que las voces se solapen y la gente acabe hablando más alto. El ruido que llega a través de un tabique o de una puerta es un problema de aislamiento, y ahí no ayuda ningún panel absorbente: se resuelve con la partición, no con el techo.
Los cables se regulan con un sistema de presión y cierre de seguridad, así que en naves y espacios de doble altura puedes bajar el panel al plano donde hace falta absorber. Por abajo el límite lo pones tú: al panel hay que sumarle sus 44 o 59 cm de canto, y si el techo es bajo esa altura se nota al pasar y a la vista. Con techos justos la alternativa es Baffle Direct, que ancla el panel directamente al techo sin cable.
Sí, y en todos los formatos. Caimi indica expresamente que las nueve medidas se pueden usar tanto en vertical como en horizontal, y el kit de fijación es el mismo. Es lo que permite componer el techo con dos o tres medidas y distintas alturas de cable en lugar de repetir la misma pieza en fila, que es como estos paneles se ven mejor.
El panel tiene reacción al fuego Euroclass B-s2, d0 y está marcado CE según la norma armonizada EN 13964 para su uso como techo suspendido, que son los dos datos que suele pedir la dirección facultativa. Cuéntanos qué tipo de local es y qué te exige el proyecto, y te pasamos la documentación del fabricante para que la revise tu técnico antes de cerrar nada.
